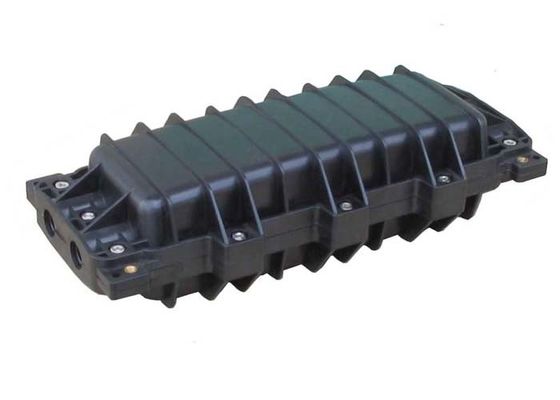

Vỏ nối cáp quang GPJ 96 Core Dome, Vỏ mối nối sợi quang

Mối nối đen FOSC Cáp quang GPJ 96 An toàn trên đầu mái vòm lõi

Ứng dụng:

Sản phẩm có thể được ứng dụng trong đường thẳng và đường nhánh (một thành hai, một thành ba) kết nối của cáp quang có đường kính 22mm (φ), tất cả các loại và cấu trúc, khi đặt trên cao, trong đường ống, ngầm hoặc trong giếng.Trong khi đó, nó cũng được áp dụng cho kết nối của cáp điện thoại thành phố hoàn toàn bằng nhựa.

Đặc điểm cấu trúc:

• Tất cả các chỉ số tài sản đều tuân theo Tiêu chuẩn Quốc gia YD / T814-1996.
• Thân vỏ được làm từ nhựa kỹ thuật cường độ cao nhập khẩu và được tạo hình bằng nhựa khuôn dưới áp suất cao.Nó có dạng hình chữ nhật NỬA, với các ưu điểm là nhẹ hơn, cường độ cơ học cao, chống ăn mòn, chống va đập và tuổi thọ dài.
• Thân vỏ và lối vào cáp được niêm phong bằng dải cao su kết dính (không lưu hóa) và băng kín.Khả năng niêm phong đáng tin cậy.Nó có thể được mở lại và dễ bảo trì.
• bố trí độc đáo của 4 vòng cáp khác nhau (φ12.5, φ17, φ20, φ22,) cho phép người dùng chọn đường kính ngoài khác nhau tùy theo điều kiện thực tế, giúp tăng cường độ tin cậy của lối vào cáp được niêm phong.

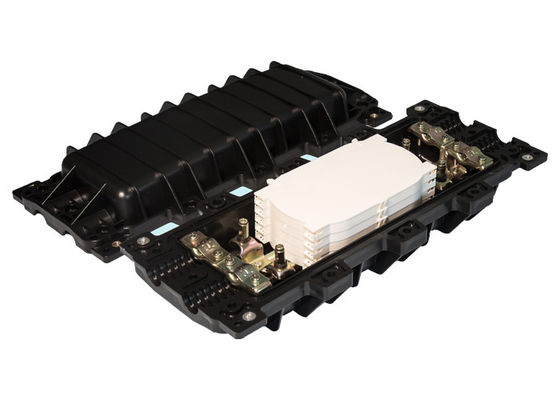

• khay nóng chảy sợi chồng lên nhau và bộ phận nối đất cách nhiệt riêng biệt giúp việc bố trí các lõi, mở rộng công suất và cáp nối đất linh hoạt, thuận tiện và an toàn.
• thành phần kim loại bên ngoài và bộ phận cố định được làm bằng thép không gỉ, vì vậy có thể được sử dụng nhiều lần trong các môi trường khác nhau.

Thông số kỹ thuật chính:

• Kích thước bên ngoài: (dài × rộng × cao) 435 × 190 × 120
• trọng lượng: 2,5kg
• bán kính quanh co sợi quang:: ≥40mm
• mất thêm khay sợi: ≤0.01dB
• chiều dài sợi còn lại trong khay: ≥1,6m
• công suất sợi quang: đơn: 96 lõi, hình băng: 192 lõi
• nhiệt độ làm việc: - 40⁰C ～ + 70⁰C
• kháng áp bên :: ≥2000N / 10cm
• chống va đập: ≥20N.m

Hoạt động:

• chọn vòng cáp có đường kính ngoài phù hợp và cho nó đi qua cáp quang.Bóc cáp, tháo vỏ bên ngoài và bên trong, cũng như ống hợp đồng lỏng, và rửa sạch dầu mỡ, để lại sợi 1,1 ～ 1,6m và lõi thép 30 ～ 50mm.
• cố định thẻ ép cáp và cáp, cùng với cáp gia cố lõi thép.Nếu đường kính của cáp nhỏ hơn 10mm, trước tiên hãy buộc điểm cố định cáp bằng băng dính cho đến khi đường kính đạt 12mm, sau đó cố định nó.
• dẫn sợi vào khay nóng chảy và kết nối, cố định ống hợp đồng nhiệt và ống nhiệt nóng chảy vào một trong các sợi kết nối.Sau khi làm tan chảy và kết nối sợi, di chuyển ống hợp đồng nhiệt và ống nhiệt nóng chảy và cố định thanh cốt thép không gỉ (hoặc thạch anh), đảm bảo điểm kết nối nằm ở giữa ống vỏ.Làm nóng đường ống để làm cho cả hai thành một.Đặt mối nối được bảo vệ vào khay đặt sợi. (Một khay có thể đặt 12 lõi)
• đặt đều sợi còn lại vào khay nối và nung chảy, đồng thời cố định sợi đã quấn bằng dây buộc nylon.Sử dụng các khay từ dưới lên.Sau khi tất cả các sợi đã được kết nối, phủ lớp trên cùng và cố định nó.
• định vị và sử dụng dây nối đất phù hợp với kế hoạch của dự án.
• niêm phong bộ giữ cáp gần đầu vào của mối nối và mối nối của các vòng cáp bằng băng dính.Và đóng các ổ cắm không sử dụng bằng phích cắm, với các phần lõm của phích cắm được dán kín bằng băng.Sau đó đặt các vòng đệm vào rãnh làm kín ở hai bên của vỏ và tra dầu mỡ vào phần lõm của cửa vào của thân giữa hai phần của vỏ.Sau đó đóng hai phần vỏ lại và siết chặt bằng bu lông inox.Các bu lông phải được vặn chặt với lực cân bằng.
• theo yêu cầu đặt, vị trí và cố định dụng cụ treo.
