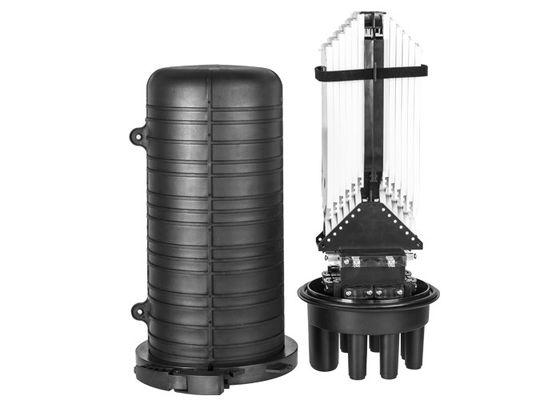

288 Core FTTH mái vòm cáp quang đầu nối

Chống thấm nước IP68 288 Core FTTH Mái vòm Cáp quang Nhà khai thác viễn thông Chất lượng cao

      KXT-M-10 được ứng dụng rộng rãi để nối, phân phối cáp quang biến thiên.Đó là công suất lớn, tối đa.288 sợi

Là loại seri đóng vòm, dùng để kết nối trực tiếp trong quá trình truyền dẫn cáp quang và bảo vệ mối nối chung, với 6 lỗ cáp tròn nhỏ và 1 lỗ cáp lớn;niêm phong nhiệt với vỏ co nhiệt;có thể được sử dụng để lắp đặt trên cao, cột, tường và chôn.Với hiệu suất làm kín tốt, cài đặt đơn giản và phạm vi ứng dụng rộng rãi là sự lựa chọn tốt nhất cho kết nối cáp quang.

1. Sản phẩm Đặc tính

1) Khay ghép: Tối đa.12 chiếc, mỗi 24cores

2) Cổng cáp: cổng tròn 6 cái φ19,9mm, cổng hình bầu dục 1 cái 38x70mm để hỗ trợ đầu vào cáp mà không cần cắt.Tất cả các cổng cáp đều được niêm phong co nhiệt.

3) Chống thấm nước: IP68

4) Giá treo tường, móc treo trên không và giá đỡ cực

5) Chất liệu: vật liệu PP chống va đập cao với tia UV

* Tất cả các chỉ số chức năng đều phù hợp với tiêu chuẩn quốc gia YD 814.1-2004 cho hộp phân phối.

* Cổng cáp bốn trong và bốn ra;có 1 lỗ tròn lớn và 6 lỗ tròn nhỏ, có thể ra vào cáp quang 7 ~ Φ19.9.

* Vỏ hộp bên ngoài được làm bằng nhựa kỹ thuật có độ bền cao, có đặc điểm là trọng lượng nhẹ, độ bền cơ học cao, chống lão hóa, chống ăn mòn mạnh, chống sét và tuổi thọ lâu dài.

* Khay nối kết cấu xếp chồng và thiết bị nối đất cách điện độc lập giúp cho việc cấu hình, mở rộng lõi sợi quang và nối đất cáp linh hoạt, thuận tiện và an toàn.

* Khay nối được trang bị các khe nối và giá đỡ bộ chia PLC, có thể được cấu hình bất kỳ lúc nào tùy theo nhu cầu kết nối trực tiếp hoặc phân kỳ.

2. Chỉ số kỹ thuật

* Bán kính cong của sợi: ≥40mm

* Mất thêm đĩa quang: ≤ 0,01dB

* Phạm vi nhiệt độ: - 40 ° C ~ + 70 ° C

* Chống áp lực bên: ≥2000N / 10 cm

* Chống va đập: ≥20N.m

* Cấp độ bảo vệ: IP68

ĐẶC ĐIỂM KỸ THUẬT SẢN PHẨM

CÀI ĐẶT QUÁ TRÌNH

1. Cáp cài đặt

① Mở lỗ: Thấy các cổng vào nếu cần.

② Làm sạch vỏ cáp bằng vải (khoảng 1,8 mét)

③ Trượt dây cáp vào hộp qua lỗ.

2. Cáp sự chuẩn bị

① Tách vỏ cáp, làm sạch giũa, cắt lõi gia cố cáp ở khoảng cách 75mm từ cắt bẹ;

② Nếu cáp được che chắn được lắp đặt, hãy để một lớp bảo vệ cáp có kích thước khoảng 25mm x 25mm trong hướng trục tại phần cắt hình khuyên của cáp và kẹp cáp được che chắn;

③ Cắt ống lỏng ở 35mm tính từ phần hình khuyên của cáp quang, loại bỏ dầu trên bó sợi quang, đặt trên ống bảo vệ sợi quang trần.

④ Căn chỉnh phần cáp và đầu lỗ đế, đưa lõi gia cố vào lỗ cố định, ép chặt nó với một đai ốc và cắt bỏ phần thừa;

⑤ Nếu dây bảo vệ được sử dụng để kết nối 2 cáp, các cáp phải được ghép nối với nhau theo lệnh đầu ra.

3. hình trái xoan hố niêm phong

① Lau bề mặt hình elip và vỏ cáp bằng một mảnh giấy hoặc vải sạch cách mép lỗ 100mm;

② Làm nhám bề mặt hình elip và vỏ cáp bằng giấy nhám, dùng vải lau sạch chúng;

③ Đặt trên ống co nhiệt hình elip và đánh dấu cáp quang trên đầu ống;

④ tạo điểm đánh dấu thứ 2 trên cáp cách điểm đánh dấu thứ nhất 5mm;

⑤ Quấn cáp bằng giấy nhôm ấm từ vạch thứ 2;

⑥ Khi lắp cáp thứ 2, phân bổ ống co nhiệt tùy theo kích thước dây cáp, lắp card nhánh vào (lưu ý: cắm hết các card nhánh vào ống co nhiệt)

⑦ Đốt nóng ống co nhiệt bằng đèn khò để nó co lại toàn bộ giá đỡ và cáp, sau đó đốt nóng các kẹp ở cả hai mặt cho đến khi chất nóng chảy chảy ra khỏi hai cáp.

4. Cài đặt cáp quang

① Mỗi khay nối chứa tối đa 16 sợi và chứa tối đa 2 ống bảo vệ sợi trần ở mỗi bên của khay, đánh dấu mỗi ống ở khoảng cách 15mm tính từ mép của khay nối;

② Cẩn thận cắt bỏ ống bảo vệ bổ sung ở điểm đánh dấu và cố định ống vào khay bằng dây đeo.

5. Kết nối và lưu trữ cáp quang

① Kết nối các sợi tương ứng khi cần thiết;

② Kẹp mối nối sợi trong rãnh của khay nối, cuộn sợi còn lại trong khay;

③ Kiểm tra xem tất cả các sợi có còn nguyên vẹn không, sau đó đậy nắp trong suốt và cố định vào khay nối.

6. Cài đặt hộp

Đặt nắp hộp lên đế hộp.Đảm bảo rằng lỗ hình elip của đế hộp thẳng hàng với mũi tên được đánh dấu trên nắp hộp.Dùng vòng khóa để khóa nắp hộp và đế hộp lại với nhau.
