Thông tin chi tiết sản phẩm:
|
| tiêu chuẩn niêm phong: | IP68 | Đường kính cáp quang: | Φ12,5 mm ～ Φ23 mm |
|---|---|---|---|
| Kích thước: | 420 × 150 × 110 mm | Số lượng sợi quang: | 12cores 24cores 48cores 96cores |
| Vật chất: | PP | Ứng dụng: | FTTH |
| Màu sắc: | Đen | Môi trường ứng dụng: | khi đặt trên cao, trong đường ống, ngầm hoặc trong giếng. |
| Điểm nổi bật: | 96 Core Fiber Optic Splice Enclosure,FOSC Fiber Optic Splice Enclosure,PP GPJ Fiber Splice Enclosure |
||

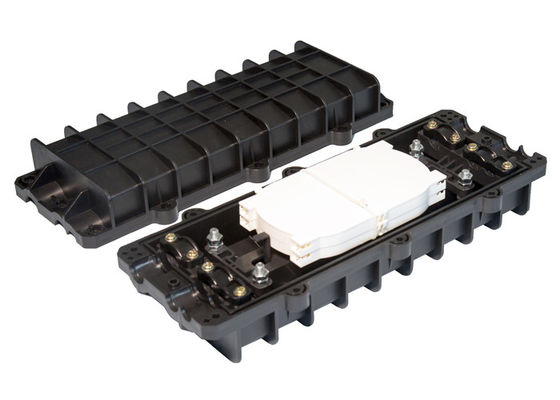

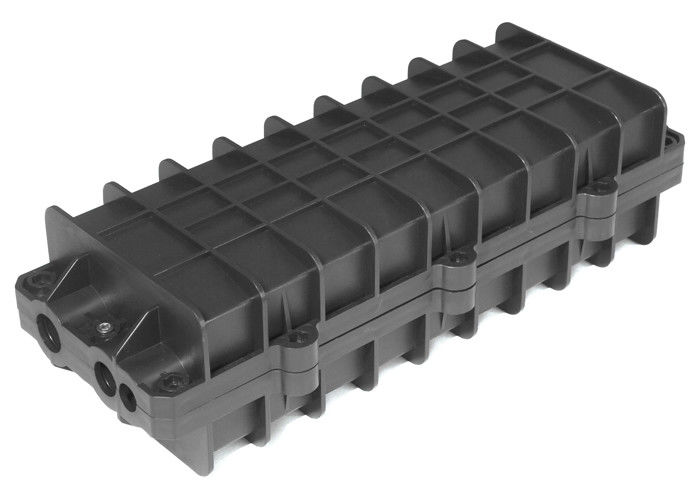

Mối nối đen FOSC Cáp quang GPJ 96 An toàn trên đầu mái vòm lõi
Ứng dụng:
Đóng cửa sợi quangthích hợp cho kết nối trực tiếp và phân kỳ (một điểm hai, một điểm ba) nhiều loại khác nhau, cáp quang cấu trúc (sợi đơn và dải băng) trong đường kính ,23mm, trên không, đường ống, chôn trực tiếp và đặt vào giếng.Đồng thời, nó cũng phù hợp để kết nối tất cả các loại cáp điện thoại nội hạt bằng nhựa
Đặc điểm cấu trúc:
1. Tất cả các chỉ số hoạt động của sản phẩm này đáp ứng các yêu cầu của tiêu chuẩn quốc gia YD / T814-1996.
2. Hộp bên ngoài được làm bằng nhựa kỹ thuật có độ bền cao (ABS) nhập khẩu, ép phun áp lực cao có bổ sung chất chống lão hóa, và hình dạng là hình chữ nhật với trọng lượng nhẹ, độ bền cơ học cao, chống ăn mòn mạnh , khả năng chống sét, tuổi thọ lâu dài, v.v. Tính năng.
3. Thân hộp bên ngoài và đầu vào cáp được làm kín bằng cao su silicon, có khả năng bịt kín đáng tin cậy, dễ dàng mở ra sử dụng lại nhiều lần mà không bị mất mát.
4. Cấu hình độc đáo của phích cắm cho phép người dùng lựa chọn linh hoạt dựa trên số lượng cáp quang thực tế được sử dụng.
5. Cấu trúc chồng lên nhau kết hợp giữa khay sợi quang và khung chính bằng nhựa trong hộp làm cho hiệu suất cách điện đáng tin cậy hơn, khả năng mở rộng dung lượng và cáp quang nối đất linh hoạt, thuận tiện và an toàn.
6. Các thành phần kim loại và chốt bên ngoài của hộp được làm bằng thép không gỉ, có thể đáp ứng sự tiện lợi và tái sử dụng trong nhiều môi trường khác nhau.
Thông số kỹ thuật chính:
| 1. Kích thước (mm): | 420 × 150 × 110 |
| 2. Trọng lượng: | 1,6kg |
| 3. Bán kính cong của sợi quang: | ≥40mm |
| 4. Mất thêm đĩa quang: | ≤0.01dB |
| 5. Chiều dài sợi quang được giữ lại: | ≥1,6m |
| 6. Công suất sợi tối đa: sợi đơn: | 96 lõi |
| 7. Phạm vi nhiệt độ áp dụng: | -40 ~ 70 |
| 8. Chống áp lực bên: | ≥2000N / 10 cm |
| 9. Chống va đập: | ≥20N.m |
Hoạt động:
1. Mở và tách sợi cáp quang, loại bỏ lớp vỏ bọc bên ngoài, lớp vỏ bọc bên trong và ống co, làm sạch và loại bỏ lớp hồ dầu trong cáp, để lại một sợi dài từ 1,1 đến 1,6 m và một lõi thép từ 30 đến 50 mm.
2. Sửa thẻ nén cáp để cố định cáp quang, đồng thời cố định cáp quang để tăng cường lõi thép.
3. Sợi quang được đưa vào khay nối nhiệt hạch, và ống co nhiệt và ống nhiệt hạch được quấn trên bất kỳ sợi quang nào được nối.Sau khi sợi quang được nối, tản nhiệt và ống nhiệt hạch được di chuyển, và một thanh lõi gia cường bằng thép không gỉ (hoặc thạch anh) được đặt vào.Đặt mối nối hợp nhất sợi quang vào tâm của ống bảo vệ sợi quang, làm nóng ống bảo vệ một cách thích hợp, và nối sợi quang và ống bảo vệ thành một.Đầu nối sợi quang được bảo vệ được gắn vào khe sợi (mỗi đĩa nối có thể được trang bị 12 lõi sợi quang)).
4. Phân phối đều các sợi quang còn lại trong đĩa nối sợi quang, và sắp xếp các sợi quang đã cuộn bằng dây buộc cáp nylon.Khay nối thường được sử dụng từ dưới lên trên.Sau khi tất cả các sợi quang đã được kết nối, hãy phủ tấm bìa lên lớp trên cùng của khay nối và cố định nó.
5. Tự định vị và sử dụng dây nối đất theo yêu cầu của thiết kế kỹ thuật.
6. Bọc cáp quang bằng băng dính tự dính.Đồng thời, đóng đầu vào cáp của hộp đầu nối không sử dụng bằng phích cắm.Đóng hai mảnh vỏ lại và siết chặt các bu lông inox.Yêu cầu ứng suất của bu lông phải đối xứng và đồng đều cho đến khi chúng được siết chặt hoàn toàn.
7. Định vị và cố định các móc để đặt theo yêu cầu đặt.
Các bác sĩ cho biết:
Bảng kê hàng hóa:
| Thân hộp kết nối | 1 bộ Phích cắm: 6 |
| Băng keo tự dính | 1 cuộn Vải mài: 1 |
| Dấu hàn | 1 cái vít thép không gỉ (M5 × 35): 12 bộ |
| Cờ lê ổ cắm lục giác | 1 cái.Móc áo: 1 cái. |
| Ống co nhiệt sợi quang | 1 đến 96;Dây buộc cáp: 1 đến 40 |
