Đầu nối 1,25G Lc Bộ thu phát quang hai chiều đơn 20Km

Bộ thu phát sợi quang hai chiều Đầu nối 1,25G Lc Mô-đun Sfp sợi đơn 20Km

Sự miêu tả

Bộ thu phát SFP-BIDI là mô-đun hiệu suất cao, hiệu quả về chi phí hỗ trợ tốc độ dữ liệu kép 1,25Gbps / 1,0625Gbps và
Khoảng cách truyền 120 km với SMF. Bộ thu phát bao gồm ba phần: bộ phát laser DFB, điốt quang PIN
tích hợp với bộ tiền khuếch đại trở kháng xuyên (TIA) và bộ điều khiển MCU.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.
Các bộ thu phát tương thích với Thỏa thuận đa nguồn SFP (MSA) và SFF-8472.Để biết thêm thông tin, vui lòng tham khảo SFP MSA.


Đặc tính

● Nhiệt độ trường hợp vận hành:
Commerical: 0 đến 70 ° C Công nghiệp: -40 đến 85 ° C


Xếp hạng tối đa tuyệt đối

Tham số	Biểu tượng	Min.	Tối đa	Đơn vị	Ghi chú
Cung cấp hiệu điện thế	Vcc	-0,5	4.0	V
Nhiệt độ bảo quản		-40	85	° C
Độ ẩm tương đối		5	85	%



Ghi chú: Căng thẳng vượt quá định mức tuyệt đối tối đa có thể gây ra hư hỏng vĩnh viễn cho bộ thu phát.

Đặc điểm hoạt động chung

Tham số	Biểu tượng	Min.	Typ	Tối đa	Đơn vị	Ghi chú
Tốc độ dữ liệu			1250		Mb / s
Cung cấp hiệu điện thế	Vcc	3,13	3,3	3,47	V
Nguồn cung hiện tại	Icc5			220	mA
Nhiệt độ trường hợp hoạt động.	Tc	0		70	° C
		-10		80	° C
		-40		85	° C

ĐẶC ĐIỂM QUANG HỌC

l)Hệ thống điều khiển

arameter	Biểu tượng	Min.	Typ	Tối đa	Đơn vị	Ghi chú
Bước sóng hoạt động	λC	1270	1310	1360	nm
		1470	1490	1510
Công suất đầu ra Ave. (Đã bật)	Po	-số 8		-4	dBm	1
Tỷ lệ tuyệt chủng	ER	9			dB	1
Độ rộng phổ RMS	Δλ			4	nm
Thời gian tăng / giảm (20% ~ 80%)	Tr / Tf			0,26	ps	2
Mặt nạ mắt đầu ra	Tuân theo IEEE802.3 z (an toàn laser lớp 1)

Lưu ý (1): Đo ở mẫu 2 ^ 23-1 NRZ PRBS

Lưu ý (2): Định nghĩa mặt nạ mắt máy phát

2)Người nhận

Tham số	Biểu tượng	Min.	Typ	Tối đa	Đơn vị	Ghi chú
Bước sóng hoạt động		1470	1490	1510	nm
		1270	1310	1360
Nhạy cảm	Psen			-22	dBm	1
Min.quá tải	Pimax	-3			dBm
Khẳng định LOS	Bố	-35			dBm
Khẳng định LOS	Pd			-23	dBm	2
LOS trễ	Pd-Pa	0,5		6	dB

Lưu ý (1): Được đo bằng Nguồn sáng 1490nm (1310nm), ER = 9dB;BER = <10 ^ -12 @ PRBS = 2 ^ 23-1 NRZ.

Lưu ý (2): Khi không xác nhận LOS, đầu ra dữ liệu RX +/- là đầu ra tín hiệu.



Thông tin đặt hàng

SFP BIDI, LC, Tx1310 / Rx1550nm 1,25Gbps, 20km, với DDM

SFP BIDI, LC, Tx1550 / Rx1310nm 1,25Gbps, 20km, với DDM

SFP BIDI, LC, Tx1310 / Rx1550nm 1,25Gbps, 20km, không có DDM

SFP BIDI, LC, Tx1550 / Rx1310nm 1,25Gbps, 20km, không có DDM



Các ứng dụng

1. Gigabit Ethernet

2. Kênh sợi quang

3. Chuyển sang giao diện Chuyển đổi

4. Các ứng dụng bảng nối đa năng đã chuyển đổi

5. Giao diện Bộ định tuyến / Máy chủ

6. Các hệ thống truyền dẫn quang khác

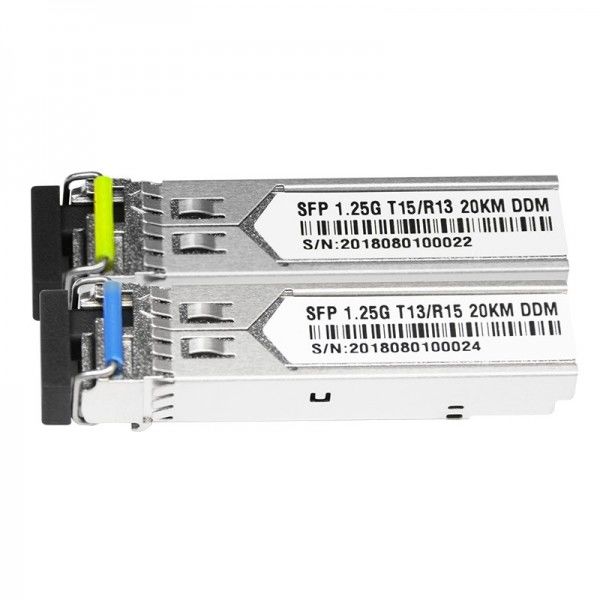

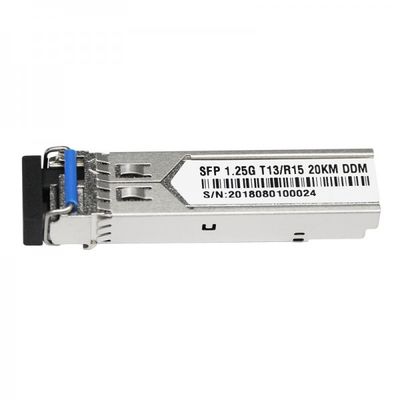

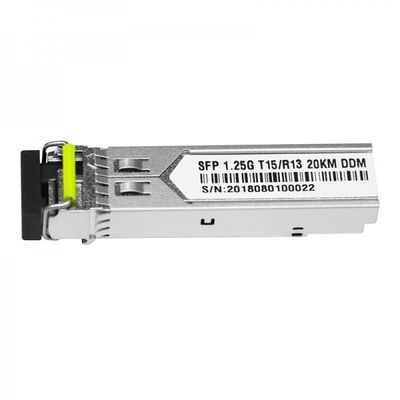

Hình ảnh sản phẩm



Hình ảnh nhà máy

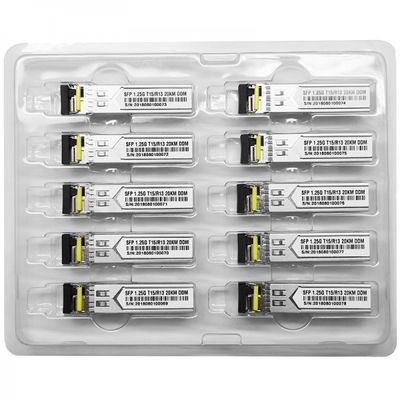

Đang chuyển hàng
