Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Bộ thu phát 40G QSFP | Bước sóng: | 850nm |
|---|---|---|---|
| Khoảng cách: | 100m | Tốc độ dữ liệu: | 40Gb / giây |
| Giao diện: | Đầu nối MPO đơn | Nguồn cấp: | Đơn + 3.3V |
| Sự bảo đảm: | 3 năm | Ứng dụng: | Ethernet, Kênh sợi quang, Chuyển sang giao diện Switch |
| Điểm nổi bật: | MPO Fiber Optic Transceiver,100M Fiber Optic Transceiver,Multimode qsfp optical transceiver |
||
40G QSFP PSM LR4 là một mô-đun quang có thể cắm song song với tốc độ 40Gb / s Quad Small Form-factor Pluggable (QSFP +).Nó giúp tăng mật độ cổng và tiết kiệm tổng chi phí hệ thống.Mô-đun quang song công QSFP + cung cấp 4 kênh truyền và nhận độc lập, mỗi kênh có khả năng hoạt động 10Gb / giây cho tốc độ dữ liệu tổng hợp là 40Gb / giây trên 10km sợi quang đơn mode.
Có thể cắm cáp ruy-băng sợi quang với đầu nối MTP / MPO vào ổ cắm mô-đun QSFP +.Sự liên kết thích hợp được đảm bảo bởi các chân dẫn hướng bên trong ổ cắm.Cáp thường không thể được xoắn để phù hợp với kênh.Kết nối điện được thực hiện thông qua đầu nối 38 chân cắm z theo yêu cầu của MSA.
Đặc trưng
Tham số
| Gói (Hệ số hình thức) | QSFP + |
| Tốc độ dữ liệu (điển hình) | 10,3 Gbps / CH |
| Bước sóng trung tâm | 850nm |
| Khoảng cách | 100m trên OM3 MMF |
| Chẩn đoán | Màn hình kỹ thuật số |
| Hệ thống điều khiển | Laser mảng 4CH VCSEL |
| Người nhận | Mảng dò ảnh PIN 4CH |
| Công suất đầu ra TX (dBm) | -7,5 ~ + 2,5 |
| Độ nhạy RX (dBm) | -9,5 |
| Nhiệt độ trường hợp thấp / cao | 0 ° C ~ 70 ° C |
| Cung cấp điện áp (điển hình) | 3,3v |
| Tư nối | MTP / MPO 8F MMF Không có PI |
| Tham số | Biểu tượng | Min | Điển hình | Max | Đơn vị | Ghi chú | |
| Hệ thống điều khiển | |||||||
| Bước sóng trung tâm | λC | 1270 | 1310 | 1350 | nm | 1 | |
| Chiều rộng phổ RMS | λrms | 3.5 | nm | 1 | |||
| Công suất khởi động trung bình, mỗi làn đường | PAVG | -5,5 | -0,5 | +2,3 | dBm | ||
| Biên độ điều chế quang học (OMA) | POMA | -4,5 | -0,5 | +3,5 | dBm | 1 | |
| Sự khác biệt về sức mạnh phát động giữa hai làn đường bất kỳ | Ptx, khác biệt | 5.0 | dB | ||||
| Khởi động Nguồn trong OMA trừ Máy phát và Hình phạt phân tán (TDP), mỗi làn | OMA-TDP | -9,7 | dBm | 1 | |||
| Thời gian tăng / giảm | Tr / Tf | 50 | ps | ||||
| Tỷ lệ tuyệt chủng | ER | 3.5 | dB | ||||
| Tiếng ồn cường độ tương đối | Rin | -128 | dB / Hz | ||||
| Khả năng chịu mất mát trở lại quang học | TOL | 12 | dB | ||||
| Phản xạ máy phát | RT | -12 | dB | ||||
| Lề mặt nạ mắt Transmitter | EMM | 10 | % | 2 | |||
| Định nghĩa mặt nạ mắt máy phát {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | ||||||
| Máy phát TẮT nguồn khởi động trung bình, mỗi làn | Poff | -30 | dBm | ||||
| Người nhận | |||||||
| Bước sóng trung tâm | λC | 1270 | 1310 | 1350 | nm | ||
| Ngưỡng thiệt hại | THd | +3 | dBm | ||||
| Quá tải, từng làn đường | OVL | +1 | dBm | ||||
| Độ nhạy máy thu trong OMA, mỗi làn | SEN | -12,5 | dBm | ||||
| Sự khác biệt về nguồn nhận giữa hai làn đường bất kỳ (OMA) | Prx, khác biệt | 5.0 | dB | ||||
| Ngưỡng cảnh báo mất tín hiệu | LOSA | -30 | dBm | ||||
| Ngưỡng cảnh báo mất tín hiệu | LOSD | -15 | dBm | ||||
| LOS trễ | LOSH | 0,5 | 6 | dB | |||
| Mất trở lại quang học | ORL | -12 | dBm | ||||
| Nhận điện 3 dB trên Cutoff Tần số, mỗi làn | Fc | 12 | GHz | ||||
Ghi chú:
1. Bước sóng máy phát, độ rộng phổ RMS và công suất cần phải đáp ứng các thông số kỹ thuật OMA trừ TDP để đảm bảo hiệu suất liên kết.
2. Sơ đồ mắt được thử nghiệm với 1000 dạng sóng.
Thông tin đặt hàng
| Số bộ phận | Mô tả Sản phẩm |
| QSFP-SR4 | 850nm, 40G, 150m, 0ºC ~ + 70ºC |
| QSFP-CSR4 | 850nm, 40G, 400m, 0ºC ~ + 70ºC |
| QSFP-LR4 |
1310nm, 40G, 10km, 0ºC ~ + 70ºC |
| 10GQSFP-CA-1M | 10G, đồng với cáp quang 1M |

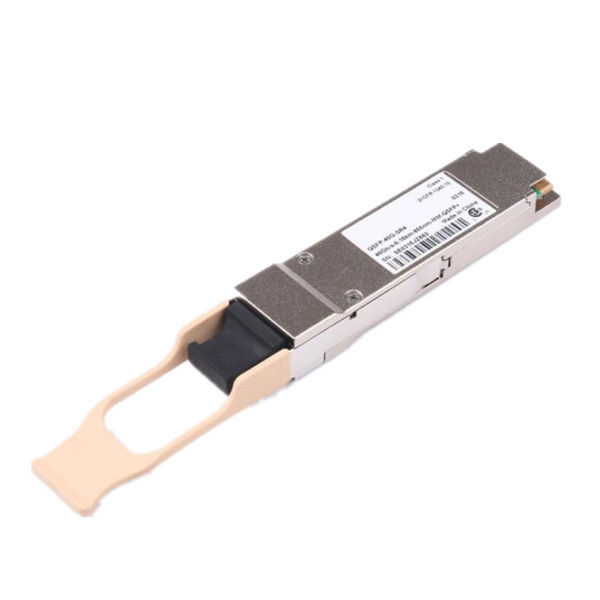

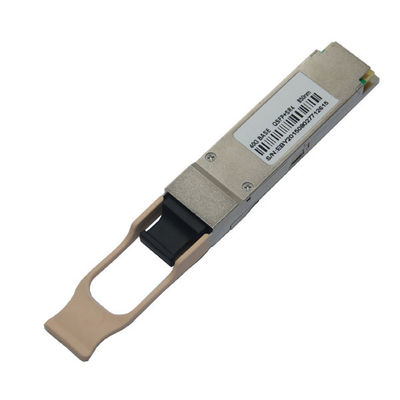

Hình ảnh sản phẩm
Câu hỏi thường gặp
Q1.Tôi có thể có một đơn đặt hàng mẫu cho sản phẩm này?
A: Vâng, chúng tôi hoan nghênh đơn đặt hàng mẫu để thử nghiệm và kiểm tra chất lượng.Mẫu hỗn hợp có thể chấp nhận được.
Quý 2.Những gì về thời gian dẫn?
A: Mẫu cần 3-6 ngày, thời gian sản xuất hàng loạt cần 1-2 tuần cho số lượng đặt hàng nhiều hơn
Q3.Bạn có bất kỳ giới hạn MOQ nào cho thứ tự mẫu không?
A: MOQ thấp, 1pc để kiểm tra mẫu có sẵn
Q4.Làm thế nào để bạn vận chuyển hàng hóa và mất bao lâu để đến nơi?
A: Chúng tôi thường vận chuyển bằng DHL, UPS, FedEx hoặc TNT.Nó thường mất 3-5 ngày để đến nơi.Đường hàng không và vận chuyển đường biển cũng là tùy chọn.
